Linha SGD

Duocone Axial (Dupla Vedação)

SGD 1300

A-Comp. Total = 154

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Sem as Arruelas

SGD 1700

A-Comp. Total = 167

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Sem Arruela Convexa

SGD 1500

A-Comp. Total = 172

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Sem Arruela Concava

SGD 1127

A-Comp. Total = 177

B-Diâm. Eixo = 1″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = DRIA/DMB

SGD 1100

A-Comp. Total = 182

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Universal

SGD 1130

A-Comp. Total = 182

B-Diâm. Eixo = 1.1/4″ & Q.1.1/8″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Piccin

SGD 1150

A-Comp. Total = 182

B-Diâm. Eixo = 1.1/2″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

SGD 3100

A-Comp. Total = 192

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Universal

SGD 3300

A-Comp. Total = 192

B-Diâm. Eixo = 1.1/2″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

SGDD 2100

A-Comp. Total = 196

B-Diâm. Eixo = 1.1/2″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 4 Furos

Observações = DRIA/DMB

SGD 3500

A-Comp. Total = 200

B-Diâm. Eixo = 1.1/4″

C-Alt. Base/Centro = 75

D-Entre Centro Rasgos/Sapata = 120

Observações = Baldan

SGD 6100

A-Comp. Total = 200

B-Diâm. Eixo = 1.1/2″

C-Alt. Base/Centro = 67

D-Entre Centro Rasgos/Sapata = 140

Observações = Civemasa

SGD 3700

A-Comp. Total = 205

B-Diâm. Eixo = 1.5/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Piccin

SGD 7300

A-Comp. Total = 240

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 83

D-Entre Centro Rasgos/Sapata = 200

Observações = Civemasa

SGD 2100

A-Comp. Total = 243

B-Diâm. Eixo = 1.5/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Universal

SGD 2300

A-Comp. Total = 243

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Universal

SGD 7800

A-Comp. Total = 243

B-Diâm. Eixo = 2″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Taipadeira

SGD 5100

A-Comp. Total = 262

B-Diâm. Eixo = 1.5/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Universal

SGD 5300

A-Comp. Total = 262

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Universal

SGD 5500

A-Comp. Total = 270

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Baldan

SGD 5700

A-Comp. Total = 270

B-Diâm. Eixo = 1.5/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Baldan

SGD 7100

A-Comp. Total = 270

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 83

D-Entre Centro Rasgos/Sapata = 200

Observações = Civemasa

SGD 5900

A-Comp. Total = 285

B-Diâm. Eixo = 1.5/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Piccin

SGD 5950

A-Comp. Total = 292

B-Diâm. Eixo = 1.3/4″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 160

Observações = Tatu

SGD 8200

A-Comp. Total = 330

B-Diâm. Eixo = 2.1/4″

C-Alt. Base/Centro = 112

D-Entre Centro Rasgos/Sapata = 200

Observações = Baldan

SGD 8100

A-Comp. Total = 330

B-Diâm. Eixo = 2.1/8″

C-Alt. Base/Centro = 112

D-Entre Centro Rasgos/Sapata = 200

Observações = Piccin/Tatu

SGD 8300

A-Comp. Total = 360

B-Diâm. Eixo = 2″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 200

Observações = Civemasa

SGD 8360

A-Comp. Total = 360

B-Diâm. Eixo = 2.1/8″

C-Alt. Base/Centro = 90

D-Entre Centro Rasgos/Sapata = 200

Observações = Piccin

SGD 9100

A-Comp. Total = 390

B-Diâm. Eixo = 2.1/2″

C-Alt. Base/Centro = 123

D-Entre Centro Rasgos/Sapata = 280

Observações = Piccin

SGD 9200

A-Comp. Total = 430

B-Diâm. Eixo = 2.1/2″

C-Alt. Base/Centro = 123

D-Entre Centro Rasgos/Sapata = 280

Observações = Piccin/Tatu/Baldan

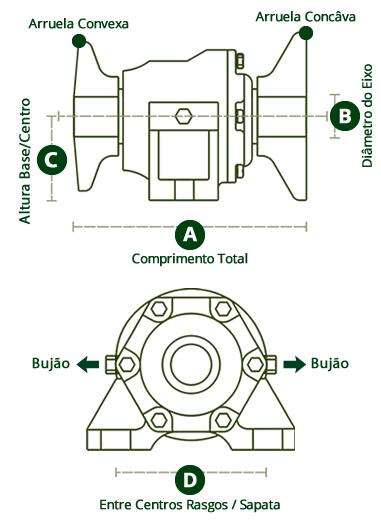

Legenda Linha SGD

Características e Vantagens da
Linha SGD

  • Montados com retentores axiais de dupla vedação
    Prolongando a vida útil do produto, reduzindo os custos de manutenção
  • Fabricados com Dois Bujões Sextavados
    Permitindo a montagem na seção traseira e/ou dianteira
  • Rolamentos Rolos Cônicos
    Maior resistência a carga e esforço axial e radial
  • Fornecido com ou sem Capa de Proteção
  •

Recomendações
Importantes

Sempre que colocar um implemento novo com seção de discos em trabalho ou após realizar uma eventual substituição (manutenção) de qualquer componente, recomendamos o seguinte:

Reapertar o conjunto de discos após 2 horas de uso, depois de 4 horas e após 8 horas novamente. Após este procedimento, checar o reaperto do conjunto de discos a cada 48 horas. Desta forma o implemento terá um melhor desempenho e os componentes da seção de disco serão preservados, aumentando sua vida útil.

Como realizar esse procedimento:

  • Soltar (afrouxar) as contra porcas e porcas que fixam os mancais;
  • Soltar o parafuso da trava da porca da seção de disco;
  • Reapertar a porca com a chave da grade usando uma marreta pesada para o devido aperto;
  • Fixar o parafuso da trava da porca e apertar todas as porcas e contra porcas que fixam os mancais;

– Verfique sempre o nível e condições dos lubrificantes antes e após o uso.
– Usar Óleo SAE – 90-GL5
